Vòng đệm cao su chịu lực giảm chấn

Vòng đệm cao su chịu lực giảm chấn cần được chọn theo mẫu và điều kiện tại vị trí lắp. Hãy xác định hình dạng cần thay, đo bề mặt nhận ron và ghi rõ chiều dài, số lượng cùng môi trường làm việc. Nếu có mẫu cũ hoặc bản vẽ, gửi kèm để người gia công kiểm tra điểm nào đã rõ và điểm nào cần xác nhận trước khi làm.

Xác định vị trí trong cụm

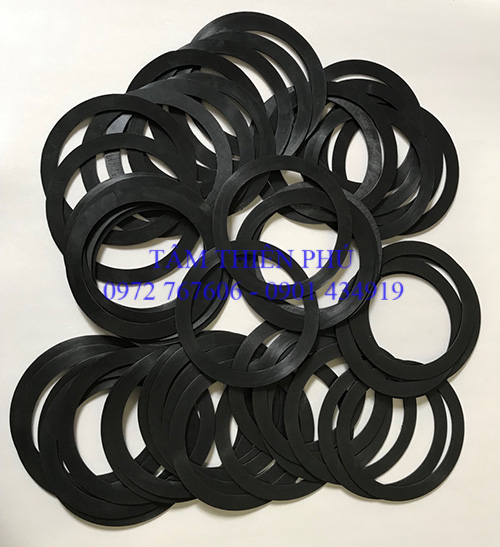

Ảnh hiện có cho thấy nhiều vòng đệm khác nhau về kích thước; ảnh không cho biết tải trọng, vật liệu hoặc khả năng làm việc của từng vòng. Trước khi đặt, mô tả chi tiết vòng nằm giữa những bộ phận nào, có ôm trục hay đặt trên mặt phẳng, và lực tác động theo hướng nào. Cùng tên “vòng đệm” có thể chỉ nhiều hình dạng, vì vậy sơ đồ cụm lắp rất quan trọng.

Đo đường kính trong của lỗ, đường kính ngoài và độ dày ở trạng thái chưa chịu tải. Nếu vòng có bậc, gờ, rãnh hoặc lỗ phụ, đo từng phần và ghi thứ tự trong bản vẽ. Đo cả trục hoặc lỗ nhận vòng để biết bề mặt mà vòng phải đi qua. Không lấy một kích thước danh nghĩa từ tên gọi nếu hồ sơ thực tế yêu cầu dung sai hoặc cấu tạo riêng.

Đo các kích thước vòng

Nếu sản phẩm dùng trong cụm chịu tải, khách cần cung cấp tải hoặc điều kiện làm việc từ bản vẽ thiết bị. Không tự đưa mức tải cho phép, độ lún hay tính năng giảm chấn khi chưa có thử nghiệm. Ghi chu kỳ tác động nếu đã biết, vị trí cố định hay di động và các vật liệu tiếp xúc. Thông tin này giúp xác định yêu cầu cần hỏi thêm, nhưng không thay cho tính toán của bên thiết kế.

Vòng phẳng, vòng có gờ và vòng dạng O-ring có thể cùng có lỗ giữa nhưng cách đo và sử dụng khác nhau. Chụp mặt trên, mặt dưới và cạnh bên; nếu có dấu hướng, ghi lại trước khi tháo. Khi vòng đã bị nén, đo phần còn nguyên và ghi nơi bị dập. Một ảnh mặt trên đơn lẻ thường không thể hiện độ dày hoặc bậc ở mặt dưới.

Chuẩn bị số đo và mẫu

Trong bản vẽ, đặt tâm vòng làm mốc, ghi đường kính trong và ngoài bằng hai đường kích thước riêng. Ghi độ dày từ mặt tựa dưới lên mặt tựa trên; nếu hai mặt không song song, thể hiện điều đó. Đánh dấu số lượng và chiều lắp trong cụm. Nếu có nhiều cỡ, dùng mã khác nhau cho từng bản vẽ để tránh nhầm vòng nhỏ với vòng lớn khi giao nhận.

Khi duyệt mẫu, đặt vòng vào cụm thử và kiểm tra lỗ có đi đúng vị trí, mặt tựa có phủ vùng cần thiết và chiều dày không làm thay đổi lắp ghép ngoài dự kiến. Nếu cần kiểm tra dưới tải, việc đó phải do người phụ trách thiết kế hoặc vận hành xác định phương pháp. Ghi kết quả đo trước và sau thử theo yêu cầu đã thống nhất; không coi việc lắp vừa bằng tay là xác nhận toàn bộ công năng.

Kiểm tra mẫu và vị trí lắp

Để đặt gia công, gửi mẫu hoặc bản vẽ, đường kính trong/ngoài, độ dày, số lượng, vị trí lắp và thông tin tải từ thiết kế nếu có. Có thể tham khảo gia công long đền cao su, long đền phẳng và vòng đệm mặt bích để xác định kiểu chi tiết cần trao đổi. Kinh doanh/Zalo: 0901 434 919; kỹ thuật: 0972 767 606.

Đặt gia công

Khi trao đổi với đơn vị gia công, nên gửi riêng từng thông tin đã đo và từng thông tin còn cần xác nhận. Ghi đơn vị đo thống nhất, đánh dấu vị trí lấy số đo trên ảnh hoặc bản vẽ, đồng thời nêu rõ mẫu đang ở trạng thái mới hay đã qua sử dụng. Nếu có nhiều kích thước gần nhau, đóng gói và ghi mã từng mẫu để tránh tráo đổi. Những bước này giúp hai bên kiểm tra cùng một quy cách trước khi sản xuất và giảm việc phải suy đoán từ tên sản phẩm hoặc ảnh minh họa.

Trước khi chốt, đối chiếu mẫu với bản vẽ theo từng kích thước và ghi rõ điểm chưa thống nhất. Nếu mẫu thực tế khác ảnh hoặc thông tin trên trang, hãy gửi ảnh mới có thước đo và mô tả vị trí lắp; không tự sửa quy cách dựa trên suy đoán. Người đặt hàng nên xác nhận lại vật liệu, số lượng, chiều dài và cách giao nhận bằng văn bản để nội dung được duyệt phản ánh đúng nhu cầu. Việc kiểm tra mẫu chỉ xác nhận hình dạng và kích thước trong phạm vi đã đo, còn điều kiện vận hành cần được trao đổi riêng theo yêu cầu thiết bị.

Gửi mẫu hoặc bản vẽ, tiết diện, kích thước khe, chiều dài, vật liệu và điều kiện sử dụng. Nhận từ số lượng 1; khách kiểm tra mẫu hoặc hàng trước khi nhận. Kinh doanh/Zalo: 0901 434 919; kỹ thuật: 0972 767 606.
